  • 冲压件凸模肩部相应部位发生破裂的解决办法

    发布时间:2019-06-07 发布者:金阳金属
    【内容摘要:冲压件​凸模肩部相应部位破裂。由于材料的强度不够,当拉深载荷达到材料破断载荷时就会发生上述缺陷。】

    冲压件凸模肩部相应部位破裂

    由于材料的强度不够,当拉深载荷达到材料破断载荷时就会发生上述缺陷。

    原因及解决办法:

    (1)制品形状。

    ①拉深过大。目前,圆筒,方筒瀑拉深的限是在设计阶段确定的。从而,在限附近进行拉深时,要甩表面光洁、平整的材料,综合模具配合和研磨,加工润滑油,缓冲压力,压力机精度等现场条件,进行试验拉深。

    ②凸模半径过小。

    a将凸模半径修正到适当值。

    b图纸上的凸模半径过小时,首先按适当值进行拉深,然后再增加一道工序,成形到所需尺寸。

    ③凹模尺寸过小。

    a将凹模半径修正到适当值。

    b图纸上的r过小时,首先用适当r值进行拉深,然后再增加一道工序,成形到所需尺寸。

    ④方筒的角部半径过小。

    a将拉深减小。

    b多增加一道拉深工序。

    c换成的材料。

    d将板料厚度增加。

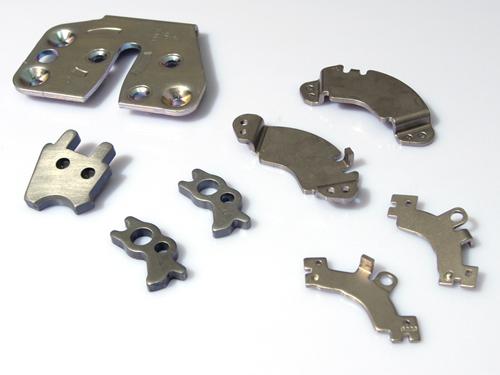

    冲压拉深件

    (2)冲压条件。

    ①压边力过大。

    压边力过大时,在凸缘面上不会发生起皱。防皱压板面粗糙度,模具配合,间隙,凸模半径,凹模半径,加工油的种类和涂敷条件,缓冲销造成的压边力分布等,都影响防皱压力。如果有关拉深的上述这些条件都合适的话,压边力就会下降,在起皱之前,不会发生破裂。压边力过大时,由于凸缘面会发亮,所以很容易判断。

    ②润滑不良。

    拉深加工与润滑有为密切的关系,特别是包含有减薄拉深加工时,控制制品温度的升高。如果是条件好的拉深加工,润滑油的选择不成什么问题,条件不好的拉深加工,如果润滑油选择不当,就会引起破裂。

    ③毛坯形状不良。

    在试拉深阶段,决定毛坯形状是重要的工作之一。将毛坯形状限制在小尺寸。当用方形毛坯进行圆筒拉深时,限拉深率为0.58左右。。拉深方筒时可先用方坯进行,这样可以制造出漂亮的制品,但是如果达到拉深限,在rp附近就会产生破裂。如果已经破裂,可将毛坯的四角切去一部分。但如果切多了的话,就会产生凸缘起皱,成为产生壁裂纹的原因。

    ④毛坯定位不好。

    即使毛坯形状良好,但如果调整位置不好,或者放置方位不对,这时,凸模与毛坯产生错位,也会产生破裂或起皱。另外,用500吨油压机,对较大尺寸的拉深件成形时(材料是SUS304),使用粘度低的油就可进行深拉深。当使用粘度高的油进行深拉深时,拉深到高度的1/4,就会破裂。不锈钢与软钢板相比较,容易受到速度的影响,但如进行充分的冷却和润滑,在实际操作中,其他方面的问题比速度问题重要。

    ⑤模具安装不良。

    该缺陷是由于模具安装不良,上下模不对中所造成的。近来,几乎所有的模具都备有导向装置,由于模具不对中产生的故障已很少见。

    ⑥缓冲销的长短不齐。

    缓冲销在使用过程中,由于出现压弯,冲击伤痕等,往往变得长短不一,拉深过程中,缓冲销长的部分,由于受到集中载荷而破裂。为了对缓冲销的长短不一进行检查,在模具调整阶段,用手来回摇销,长销由于集中承受压边圈的重量,而变得很重,这是很容易理解的。

    ⑦缓冲垫凹凸不平。

    当压力机缓冲垫的销子位置出现凹陷,或者废料从销孔落到缓冲垫上,就无法控制缓冲压力。压力机如有活动工作台,由于能进行简单的清扫或检修,所以这样的事故是不会发生的,但如果是固定工作台,长期不检修,一旦使用,往往会发生事故。

    ⑧缓冲销配备不良。

    缓冲销原则上应装配在凸模的周围,然而,有适当的阔隔。如果压边圈很薄,缓冲销配置不当时,产品的凸缘,在某个缓冲销部位受到强烈拉力而使其断裂。这时,凸缘的末端形状,就会象舌状样局部延伸,这是很简单明白的道理。另钋,缓冲销配置与凸模周边形状不一致,凸缘面会起皱,也往往会成为破裂的原因。归根到底,当压边圈很薄,销子的位置就有明显的影响,因此,使压边圈具有充分的强度,是基本的问题。

    ⑨起皱引起破裂。

    a坯料尺寸大干压边圈。当坯料尺寸比压边圈大时,拉深开始之后,坯料外露部分就产生起皱,它同“拉深筋”的功能一样,继续拉深会使其破裂,在试拉深阶段,为了确定“拉深筋”的位置,有时故意使毛坯露在压边圈外。一般来说,即使是大坯料局部胀形,其原则仍是毛坯用压边圈压住后再进行加压。

    b压边力小。当压边力小时,毛坯表面就会起皱,该折皱通过凹模圆角半径(凹模半径)时,往往会破裂。因此,这种场合,折皱和破裂就混为一体。当用加工硬化程度高的不锈钢板进行方筒深拉深时,角部凸缘部位,有一光亮部分,在靠近凹模半径处产生折皱。该折皱就是产生破裂的原因,如果破裂,首先要提高压边力,消除折皱,这是头等重要的事情。决不要增大或者降低压边力。光亮部分是由于坯料厚度增加,承受集中载倚所致,因此,在提高压边力的同时,把模具间的接触点刮平,消除材料增厚的部分,如呈分布载荷,则可消除凸缘面起皱,而使材料的流入变得容易。

    c凹模半径(凹模半径)过大。凹模半径过大时,就会在凹模半径部分产生加工硬化后的折皱,它又作为拉深筋的功能使拉深件产生破裂。从而,在进行深拉深时,凹模半径要尽可能小,这样易于拉深。

    d压边圈侧壁间隙过大。例如圆筒凸缘压紧拉深或方筒局部凸缘压紧拉深时,凸模与压边圈侧壁的间隙,比凹模圆角半径(凹模半径)小。如果间隙过大,拉深时材料不能贴紧凹模半径,而是要向上鼓起,从而产生折皱,折皱进入间隙后压成形状,并成为产生破裂的原因。因此,加工时压边圈侧壁要有一个合理的间隙,筒形件凸缘压紧部分和方筒角部凸缘压紧部分,间隙设计成小于ra。

    ⑩压力机精度不良。压力机精度不良,对于浅拉深影响不大。当使用曲柄压力机进行深拉深时,如果精度不良,就要受到明显的影响而产生破裂。所以,机床精度,是拉深加工之基础。

    冲压拉深件

    (3)模具关系。

    ①凹模表面粗糙。进行深拉深时,凹模与压边圈的两面研磨不充分,特别是拉深不锈钢板与铝板时,易产生拉深伤痕。因此,凹模进行0.4S以下的镜面加工,这样可以消除撞击伤痕。当进行面压高的深拉深时,即使消除碰撞也往往会产生破裂,为了使表面光滑,可用“刮刀”消除碰撞,防止油膜破碎。

    ②消除压边圈碰撞。在拉深过程中,为了不产生集中载荷,应根据板厚变化改变模面接触状态,使模面间隙呈均布载荷。拉深时,如不消除压边圈的碰撞,也会形成集中载荷而发生破裂。

    ③拉延筋的位置和形状不良。由于拉延筋胀力过大而引起破裂时,可以用改变拉延筋形状,判断拉廷筋的位置与材料的流入过程,即通过综合判断的办法确定拉延筋与毛坯形状的关系。

    ④间隙过小。冲压拉深件角部靠近部分的侧壁,有亮点并产生破裂时,这是间隙过小引起的。因此,只要修正间隙,消除亮点,即可防止破裂辛另外,不是全部角部,而只是某个角部发亮并产生破裂时,其原因是导向装置不好或者只是某角部的尺寸精度差,另外,是由于凸,凹模与压边圈之间的垂直度差,在拉深过程中间隙产生变化引起破裂等等。找出原因,消除光亮部位,就可防止破裂。但下述情况例外:对四方形器皿进行浅托深时,角部凸模的圆角半径和拐角圆角半径过小时,肯定会破裂。为了防止破裂,好将凸模圆角半径增大到适当值,但这样一来’制品的商品价值就会下降。为此,只要增加一道变薄拉深’既能达到制品尺寸要求,又能防止破裂。

    ⑤凸模与压边圈的间隙过大。在深拉深过程中,当凸模与压边圈的间隙过大时,压边产生水平移动。凹模半径较小时,材料不紧贴,而是进入凸模与压边圈之间形成折皱,此时如果凸凹模之间的间隙控制布好,就会产生破裂。为了使压边圈准确地上下移动,通常是使压边圈在凸模上滑动’或者采用压边圈在上模的导向板上导向的方法。

    ⑥由于热胶着而产生破裂。如果模具制造不当,在拉深过程中就会产生热胶着,材料在拉深时也往往会破裂。另外,在试拉深时,用不经表面硬化处理韵模具拉深,也往往会发生上述情况。在拉深件和模具之间使用聚乙烯薄膜和聚氯乙烯薄膜能防止破裂和拉深伤痕的发生,也可以用热处理和表面硬化处理的办法解决。

    ⑦压边圈刚性不好。当压边圈刚性不好时,材料只在缓冲销部位受到强烈拉力,而压边圈板面的其他部位产生挠曲,由此造成起皱并成为破裂的原因。如果缓冲销压力降低,凸缘面就会全部起皱,由于起皱是破裂的直接原因,所以只好重新制造一个刚性好的压边圈。

    (4)材料。

    ①拉深性能不好。当拉深条件恶劣,又不允许增加工序时,就要提高材料的性能。

    a试换成ccv值小.r值大的材料。b研制深拉深性能好的材料.

    ②板材厚度不档。增加板材厚度再进行试拉深。

    ③板厚误差大。测量板厚,如果板厚误差大,可换成误差小的材料进行试拉深。

    ④研讨时效问题。试拉深用板材,要首先确定板材的压延日期,由于时效也会引起破裂。当确认板材压延后存放时间已久,就要换成没有时效危险的材料,以确定时效是否对材质有影响。
